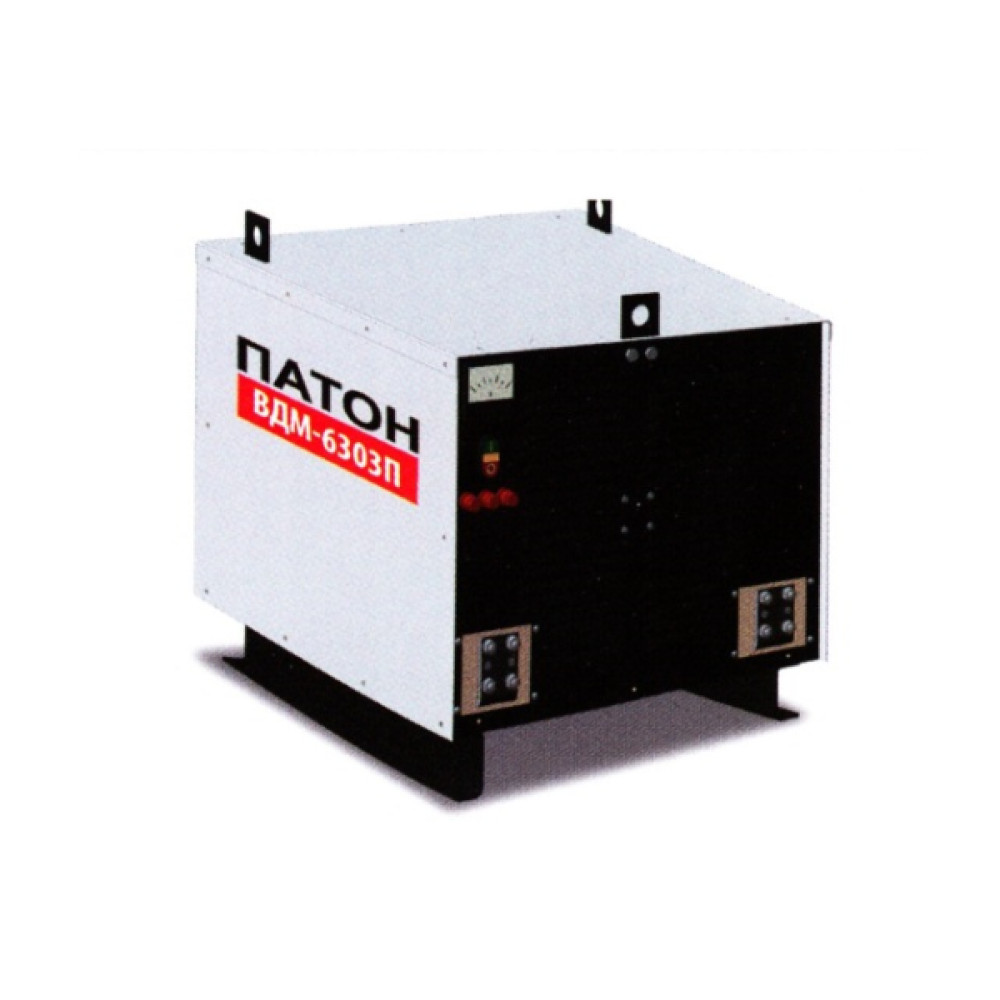

Выпрямитель сварочный многопостовой типа ВДМ-6303П предназначен для комплектации постов ручной дуговой сварки покрытыми электродами изделий из углеродистых и легированных сталей на постоянном токе. Выпрямитель может применяться в стационарных условиях в комплекте с балластными реостатами типа РБ – 302, РБ-306. Выпрямитель не регулируемый и имеет жесткую внешнюю характеристику.
Регулирование сварочного тока производится для конкретного поста независимо с помощью балластного реостата.
Преимущества:
-
простая конструкция;
-
высокая надежность и долговечность работы;
-
индикация сварочного тока и напряжения;
-
наличие автомата защиты сети;
-
работает при температурах - 40°С до +50°С;
-
простота обслуживания и ремонта.
-
класс изоляции Н
-
максимально приспособлен для работы в тяжелых условиях эксплуатации.
Выпрямитель состоит из одного мощного силового трансформатора, современного выпрямительного модуля на диодах с улучшенной системой воздушного охлаждения. Использование современной элементной базы и материалов позволило значительно уменьшить весогабаритные показатели, повысить срок службы и долговечность изделия, улучшить ремонтопригодность.
По сравнению с аналогичными многопостовыми выпрямителями ВДМ-6303 П отличается лучшими технико-экономическими показателями, современным дизайном, повышенным сроком службы.
Характеристики
|
Наименование параметра
|
ВДМ-6303П
|
|
Напряжение питающей сети, В
|
3х380
|
|
Частота питающей сети, Гц
|
50
|
|
Номинальный сварочный ток, А ( при ПН=100% )
|
630
|
|
Номинальный сварочный ток одного поста, А
|
315
|
|
Количество сварочных постов, не более
|
4
|
|
Коэффициент одновременности работы постов, не более
|
0,5
|
|
Номинальное рабочее напряжение, В
|
60
|
|
Напряжение холостого хода, В не более
|
75
|
|
Потребляемая мощность при номинальном токе, кВА, не более
|
46
|
|
Диаметр электрода, мм
|
3 - 6
|
|
Габаритные размеры (ДхШхВ), мм
|
740х610х640
|
|
Масса, кг, не более
|
270
|
